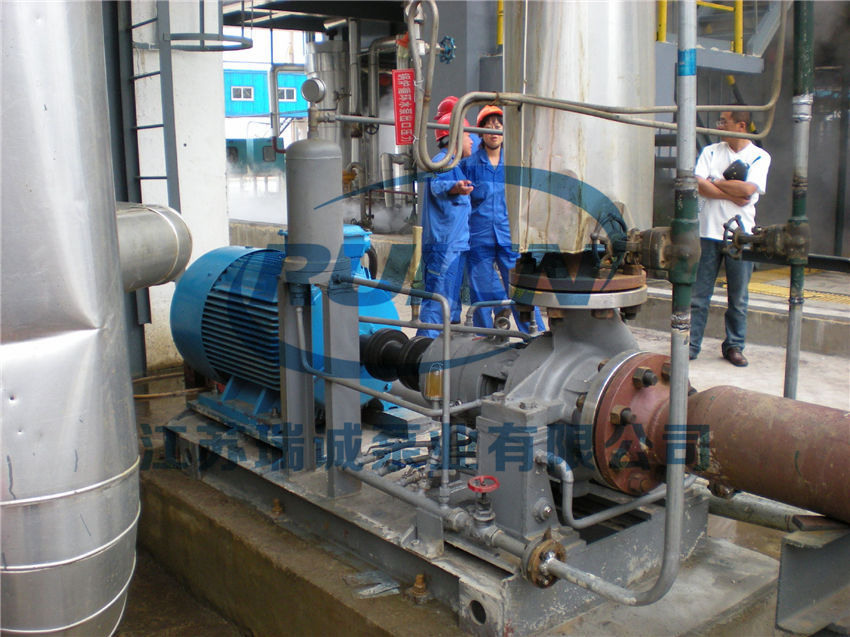

高溫高壓化工離心泵主要應用煤液化、煤代油和煤制油等煤化工行業，泵的技術性能指標要求：設計壓力≤12MPa；溫度≤300 ℃；轉速≤3000rpm。而且需要承受煤灰等腐蝕要求，該泵要求耐磨件的洛氏硬度在58-62左右，且泵體還需承受高位高壓的要求，根據有關專利文獻檢索，目前高壓耐磨離心泵在泵體內腔設有耐磨襯管，在葉輪與前蓋、泵體之間設有耐磨材料制成的前襯板和后襯板。雖然提高了泵的耐磨性能，但在輸送含固體介質條件下，前襯板徑向仍易磨損，磨損后前襯板就起不到耐磨作用。

　　新型高壓耐磨離心泵包括 泵體、葉輪、泵軸、前蓋和軸承箱體，所述的泵體一端與所述的前蓋 連接在一起，另一端與軸承箱體相固定，所述的泵軸通過軸承固定在所述的軸承箱體中；在所述的泵軸一端固定有葉輪；在所述的泵體內腔設有耐磨襯管，在所述的葉輪與前蓋、泵體之間設有前襯板和后襯板；其特征在于：在所述的前襯板和泵體之間設置有耐磨環，所述的耐磨環通過前襯板壓制在泵體內。

　　與現有技術相比具有如下優點：

　　1.在所述地葉輪與前蓋、泵體之間設有耐磨材料制成的前后襯板， 克服泵使用過程中輸送高速介質對泵體、泵蓋和葉輪的摩擦，縮短了泵的維修和保養周期，降低了工廠的生產成本；

　　2.由于在泵體軸向的端面設計有耐磨環，提高了泵體的徑向耐磨 性，保證泵的效率不至下降；

　　3.由于將耐磨環設計成“L”型結構，改變了介質回流方向，對泵吸入口的沖刷影響程度為最小，進一步提高泵的使用壽命；

　　4.由于前襯板與耐磨環設計成一體，既保證了耐磨環的設計合理性，又確保該部件更換的方便。
